Telesis Nadelpräger
für dauerhafte industrielle Kennzeichnungen
Mit Telesis PINSTAMP® Nadelprägesystemen kennzeichnen Sie Bauteile dauerhaft, präzise und zuverlässig. Seriennummern, Klartext, Logos, Datumsangaben sowie DataMatrix- und andere 2D-Codes lassen sich direkt in Metall oder Kunststoff einprägen.
Beschriftungstechnik Gärtner GmbH unterstützt Sie bei der Auswahl, Auslegung und Integration des passenden Telesis Nadelprägers – vom mobilen Handgerät bis zum fest installierten Markiersystem für automatisierte Fertigungslinien.
Vorteile der Telesis PINSTAMP® Nadelprägesysteme
-
Dauerhafte und abriebfeste Direktmarkierung
-
Geeignet für Kunststoff, Aluminium, Stahl und gehärteten Stahl bis Rc60
-
Kennzeichnung von Texten, Seriennummern, Logos und 2D-Codes
-
Einstellbare Markiertiefe für unterschiedliche Werkstoffe
-
Ausgleich leichter Unebenheiten durch Floating-Pin-Technologie
-
Mobile, stationäre und integrierbare Ausführungen
-
Anbindung an SPS und übergeordnete Produktionssysteme
-
Automatische Verarbeitung variabler Daten
-
Robuste, wartungsarme Konstruktion für industrielle Umgebungen
.jpg)
Modell
PINSTAMP® TMP3200
PINSTAMP® TMP1700
PINSTAMP® TMP4500E
PINSTAMP® TMP4750
Ausführung
Stationär oder integrierbar
Stationär oder integrierbar
Handgeführt, elektrisch
Handgeführt oder stationär
Welcher Telesis Nadelpräger passt zu Ihrer Anwendung?
Markierfeld
100 × 150 mm
63 × 38 mm
25 × 100 mm
140 × 40 mm
Besonders geeignet für
Große Markierfelder und automatisierte Anlagen
Vielseitige industrielle Standardanwendungen
Große, schwere oder schwer zugängliche Bauteile
VIN-, 2D-Code- und Tiefenmarkierungen
Sie sind unsicher, welches System geeignet ist? Senden Sie uns Angaben zu Werkstoff, Bauteilgeometrie, gewünschtem Markierinhalt und Taktzeit.
Wir entwickeln daraus eine passende Kennzeichnungslösung.
Der Telesis PINSTAMP® TMP3200 ist ein pneumatischer
Nadelpräger mit einem großzügigen Markierfeld von 100 × 150 mm. Seine robuste, riemengetriebene X/Y-Plattform ermöglicht präzise Markierungen auf unterschiedlichsten Bauteilen.
Das System eignet sich sowohl für manuelle Arbeitsplätze als auch für die Integration in automatisierte Produktionsanlagen. Die Floating-Pin-Technologie gleicht leichte Oberflächenunregelmäßigkeiten aus und unterstützt eine gleichmäßige Markierqualität.
Eigenschaften des TMP3200
-
Markierfeld: 100 × 150 mm
-
Markiergeschwindigkeit: bis zu sechs Zeichen pro Sekunde
-
Punktdichte: bis zu 200 dpi beziehungsweise 79 Punkte pro Zentimeter
-
Für Kunststoff und Metall bis zu gehärtetem Stahl mit Rc60
-
Automatische Seriennummern, Datums-, Zeit- und Schichtcodes
-
Speicherung von bis zu 400 Markiermustern
-
Anbindung an SPS und Host-Systeme
-
Geeignet für Texte, Grafiken und maschinenlesbare Codes
-
Robuste und wartungsarme Konstruktion
Typische Anwendungen
Der TMP3200 empfiehlt sich für große Bauteile, Typenschilder, Seriennummern, Produktionsdaten und andere Kennzeichnungen mit größerem Platzbedarf.
PINSTAMP® TMP3200 – großes Markierfeld
für Fertigung und Automation
PINSTAMP® TMP1700 – der vielseitige industrielle Nadelpräger
Der Telesis PINSTAMP® TMP1700 ist ein bewährtes Nadelprägesystem für die dauerhafte Kennzeichnung von Kunststoff, Aluminium, Stahl und gehärtetem Stahl bis Rc60.
Seine kompakte, schmutzabweisende Bauweise eignet sich für anspruchsvolle Produktionsumgebungen. Dank Floating-Pin-Technologie können auch leicht unebene oder gekrümmte Oberflächen zuverlässig gekennzeichnet werden.
Eigenschaften des TMP1700
-
Markierfeld: 63 × 38 mm
-
Markiert Werkstoffe von weichem Kunststoff bis Rc60-Stahl
-
Unterschiedliche Markiernadeln für anwendungsspezifische Prägetiefen
-
Punktdichte bis zu 200 dpi
-
Markiergeschwindigkeit bis zu sechs Zeichen pro Sekunde
-
Automatische Seriennummern, Uhrzeit, Datum und Schichtcodes
-
Speicherung von bis zu 400 Markiermustern
-
Schnittstellen für SPS und Host-Computer
-
Kombinierbar mit Telesis Controllern und Bildverarbeitung
Der TMP1700 ist eine geeignete Lösung für allgemeine Fertigungsaufgaben, Bauteilidentifikation und industrielle Rückverfolgbarkeit.

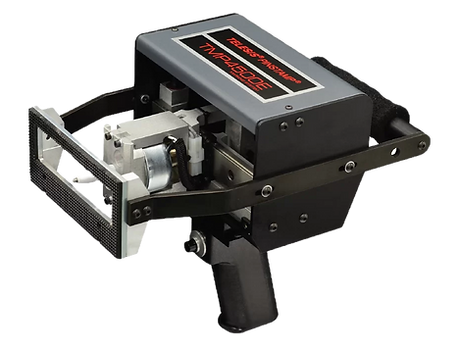

Der Telesis PINSTAMP® TMP4500E ist ein leistungsfähiger, elektrisch betriebener Handnadelpräger. Da keine Druckluftversorgung benötigt wird, lässt er sich flexibel an großen, schweren oder bereits montierten Bauteilen einsetzen.
Die ergonomische Konstruktion ermöglicht Kennzeichnungen direkt am Werkstück. Das ist besonders hilfreich, wenn Bauteile nicht zu einer stationären Markiermaschine transportiert werden können.
Eigenschaften des TMP4500E
-
Handgeführtes, elektrisch betriebenes System
-
Kein Druckluftanschluss erforderlich
-
Markierfeld: 25 × 100 mm
-
Geeignet für Kunststoff und Metall bis Rc60
-
Markiertiefe je nach Werkstoff und Nadel bis etwa 0,46 mm
-
Doppelanschlag für besonders tiefe Markierungen
-
Schutz der Mechanik vor festen Verunreinigungen
-
Automatische Seriennummern, Datums- und Schichtcodes
-
Anbindung an SPS und übergeordnete Systeme
-
Bedienung beispielsweise über den TMC470 Controller
Der TMP4500E eignet sich unter anderem für Maschinen, Stahlkonstruktionen, Fahrzeuge, Anlagen und schwer zugängliche Bauteile.
PINSTAMP® TMP4500E – mobiler Nadelpräger ohne Druckluft
PINSTAMP® TMP4750 – präzise Markierung und VIN-Kennzeichnung
Der Telesis PINSTAMP® TMP4750 ist als handgeführte und fest montierte Variante erhältlich. Sein Markierfeld von 140 × 40 mm eignet sich besonders für Fahrzeug-Identifizierungsnummern, Seriennummern und gut lesbare 2D-Codes.
Eine robuste Zahnstangenplattform ermöglicht eine präzise Positionierung der Markiernadel. Der Doppelanschlag kann eingesetzt werden, wenn eine größere Markiertiefe erforderlich ist.
Eigenschaften des TMP4750
-
Handgeführte oder fest montierte Ausführung
-
Markierfeld: 140 × 40 mm
-
Präzise Punktplatzierung für DataMatrix-Codes
-
Geeignet für Kunststoff und Metall bis Rc60
-
Doppelanschlag für größere Markiertiefen
-
Geschützte interne Mechanik
-
Automatische Seriennummern, Datums-, Zeit- und Schichtcodes
-
SPS- und Host-Anbindung
-
Geeignet für VIN- und Bauteilkennzeichnungen
TMC470
Controller
Der TMC470 ist ein eigenständiger Industriecontroller mit integrierter Tastatur. Für den Betrieb des Markiersystems wird kein dauerhaft angeschlossener PC benötigt.
-
Integrierte Bedienung
-
Robuste Folientastatur
-
Ethernet-Schnittstelle
-
Unterstützung industrieller Kommunikation
-
Speicherung von bis zu 400 Markiermustern
-
Verfügbar in unterschiedlichen Einbauvarianten
TMC520
Touchscreen-Controller
Der TMC520 bietet eine grafische Bedienoberfläche für die komfortable Erstellung und Verwaltung von Markierlayouts.
-
Robuster Touchscreen
-
Vorschau des Markierbildes
-
Werkzeuge für Texte, Bogentexte, Grafiken und DataMatrix-Codes
-
Schnelle Erstellung neuer Markiermuster
-
Großer Musterspeicher
-
Flexible Installationsmöglichkeiten
-
Anpassbare Software für kundenspezifische Anwendungen
Abhängig von Bauteil und Produktionsprozess können die Telesis Nadelpräger unter anderem mit folgendem Zubehör erweitert werden:
-
Drehachsen zur Umfangsmarkierung zylindrischer Bauteile
-
Halterungen und Säulen für Markierköpfe
-
Programmierbare Z-Achsen
-
Schnellwechselhalterungen für mobile Geräte
-
Controller für Schaltschrank- und Industrieeinbau
-
Scanner und Systeme zur automatischen Datenerfassung
-
Bildverarbeitung zur Positionierung und Qualitätskontrolle
-
Schutzkabinen und komplette Markierarbeitsplätze
Die Beschriftungstechnik Gärtner GmbH übernimmt auf Wunsch nicht nur die Geräteauswahl, sondern auch die mechanische und steuerungstechnische Integration in Ihren Produktionsprozess.
Zubehör und Integration
Die Auswahl des passenden Nadelprägers hängt unter anderem von Werkstoff, Härte, Bauteilgeometrie, Markierfeld, gewünschter Prägetiefe, Taktzeit und Automatisierungsgrad ab.
Schildern Sie uns Ihre Anwendung oder senden Sie uns ein Musterteil. Wir prüfen, welches Telesis System und welche Nadelkonfiguration für Ihre Kennzeichnung geeignet sind.
